Written by John Brown
Buriticá Mine is a high-grade gold mine owned by Zijin-Continental Gold, and is located about 2 hours from Medellin, Colombia. Officially commissioned in July 2021, the mine then began commercial production a few months later in October, with an expected operation life of about 14 years.

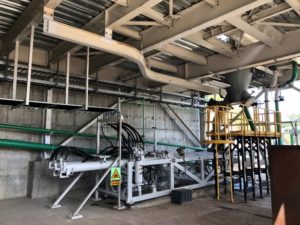

Buriticá Mine evaluated different options for handling the backfill requirements at the mine and ultimately selected a Schwing Bioset KSP220 pump. The new pump was delivered during the initial construction phases of the project for the new paste plant.

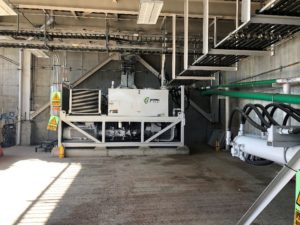

Driven by a 900HP power pack, the pump is operating between fifty and eighty percent output capacity at 1100 PSI material pressure in the pipeline, pumping product at 68% solids content. The paste is treated with metabisulfite to neutralize cyanide, leaving minimal traces of these chemicals. To create the paste, a mixture is made with a percentage of cement that is between 2% and 8% of cement and water to be pumped to the stopes based on the desired slump.

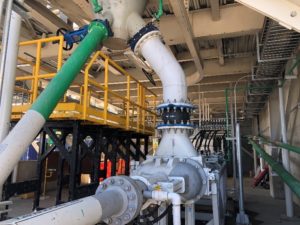

Using a double screw mixer, the mixture goes down to the retention hopper through a pipe of approximately two meters in length by gravity. From there, the paste is pumped through a 6” pipe throughout the entire route and has been pumped 1.75 km underground.
The new KSP220 pump is also using Schwing Bioset’s proprietary Ideal Control Circuit (ICC), which reduces paste flow velocity changes at the beginning and end of each pumping stroke to mitigate the pressure surges that can be seen in paste pipelines. This internal dampening system is achieved with simple position sensors and programming and avoids the complexities of other dampening systems external to the pumps that are available on the market.
For this project, Schwing Bioset also supplied the pump’s accompanying hydraulic power unit, control panel, and spare parts, as well as a trained service technician to supervise system installation, assist with start-up, and train the plant’s personnel in the operation and maintenance of the equipment. At this time, the system is performing as expected.
As a recognized leader in the Mining Industry, Schwing Bioset provides Mining Pumps designed for paste, thickened tailings, slimes, and any other high solids slurry pumping application. Delivering dependable service day after day, our pumps are known to stand up to the harshest of site conditions, proven by the many years of reliable operation in mines around the world.
To learn more about our mining pumps and paste pumps, visit our website here, or feel free to contact Chuck Wanstrom.
Download Schwing Bioset Resources
Read More Schwing Bioset Blog Articles
Nuevas bomba de pasta funcionando como se esperaba en la mina Buriticá
Buritica es una mina de alta ley de oro, parte del conglomerado Zijin-Continental Gold, ubicada a 2 horas de Medellín. Colombia. Oficialmente en operación desde Julio del 2012.La mina inició su producción comercial a finales de octubre. Vida promedio de 14 años.
La mina Buriticá evaluó diferentes opciones de acuerdo con los requisitos de relleno en la mina y finalmente seleccionó una bomba Schwing Bioset KSP220. La nueva bomba se entregó durante las fases iniciales de construcción del proyecto de la nueva planta de pasta.
Controlada por una unidad de energía de 900HP, la bomba opera entre el cincuenta y el ochenta por ciento de su capacidad con una presión de material de 1100 PSI en la tubería, bombeando relleno de pasta con un contenido de sólidos del 68%. La pasta se trata con metabisulfito para neutralizar el cianuro, dejando rastros mínimos de estos químicos. Para la elaboración de la pasta, se elabora una mezcla con un porcentaje de cemento que oscila entre el 2% y el 8% de cemento y agua. Se bombea el relleno hidráulico a las áreas perforadas en el socavón o interior mina.
Mediante una mezcladora de doble tornillo, la mezcla desciende hasta la tolva de retención a través de un conducto de aproximadamente dos metros de longitud por gravedad. Desde allí, la pasta se bombea a través de una tubería de 6” a lo largo de todo el recorrido a una distancia de 1,75 km bajo tierra.
La nueva bomba KSP220 también utiliza el circuito de control ideal (ICC) patentado de Schwing Bioset, que reduce los cambios de velocidad del flujo de pasta al principio y al final de cada carrera de bombeo para mitigar los aumentos de presión que se pueden generar en las tuberías de pasta. Este sistema de amortiguación interno se logra con sensores de posición y programación simples y evita las complejidades de otros sistemas de amortiguación externos a las bombas que están disponibles en el mercado.
Para este proyecto, Schwing Bioset también suministró la unidad de energía hidráulica, el panel de control y las piezas de repuesto que acompañan a la bomba, así como un técnico de servicio capacitado para supervisar la instalación del sistema, ayudar con la puesta en marcha y capacitar al personal de la planta en la operación y el mantenimiento del equipo. Actualmente, el sistema está funcionando como se esperaba.
Como líder reconocido en la industria minera, Schwing Bioset proporciona bombas para minería diseñadas para pasta, relaves espesados, lodos y cualquier otra aplicación de bombeo de lodos con alto contenido de sólidos. Nuestras bombas, que brindan un servicio confiable día tras día, son conocidas por resistir las condiciones más duras del sitio, como lo demuestran los muchos años de funcionamiento confiable en minas de todo el mundo.
Para obtener más información sobre nuestras bombas de pasta, visite nuestro sitio web aquí o no dude en ponerse en contacto con Chuck Wanstrom.
